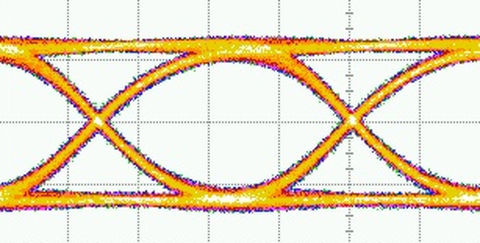

Datenauge Patterngeneratoren

Breitbandige Puls-Pattern-Generatoren für Pseudorauschfolgen (PRBS) und programmierbare Bitfolgen bei Datenraten von 10 MBit/s bis 56 GBit/s. Die Generatoren sind mit bis zu 8 synchronen, aber unabhängig einstellbaren Ausgangskanälen erhältlich. Gemeinsam mit einem Sympuls Error Analyzer bilden sie einen kompletten Bitfehlerraten-Messplatz (Bit Error Rate Tester). Die separat erhältlichen Verstärker-Module und Multiplexer ermöglichen höhere Ausgangsamplituden und serielle Datenraten von bis zu 100 GBit/s.

Für vielfältige Messaufgaben in Forschung und Entwicklung, z.B. OC-192 / STM64, OC-768 / STM256, Generierung modulierter Signale, etc.

Typ Datenrate Pattern Datenausgang (NRZ, /NRZ) Bedienung Datenblatt
min max Festwortlänge Rauschfolge 2n-1 Amplitude Offset Konnektor
BPG 56G 1 GBit/s 56 GBit/s 512 MBit n= 7, 9, 11, 15, 23, 31 0,3...0,6Vpp - 50 Ω 2,4mm Frontplatte,
PC (via USB)		 PDF Icon
BPG 40G 1 GBit/s 44 GBit/s 512 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp - 50 Ω 2,92mm Frontplatte
PC (via USB)		 PDF Icon
BPG 32G 0,5 GBit/s 32 GBit/s 512 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp - 50 Ω 2,92mm Frontplatte
PC (via USB)		 PDF Icon
BPG 28G 0,5 GBit/s 28 GBit/s 512 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp - 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon
BPG 12G 5 MBit/s 12 GBit/s 128 MBit n= 7, 9, 11, 15, 23, 31 0,25...1,2Vpp Optional 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon
PAT 5000 10 MBit/s 5 GBit/s 16 MBit n= 7, 9, 11, 15, 23, 31 0,5...1,0Vpp -0,5...0,5V 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon

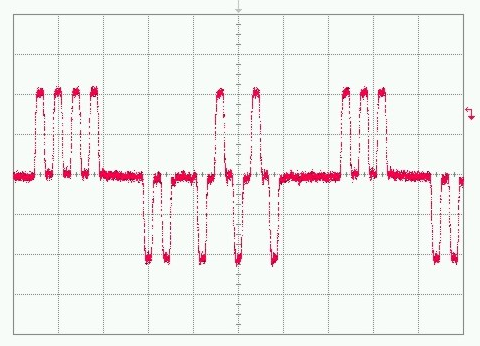

Ternäres Pulspattern Ternäre Patterngeneratoren (3-PAM)

Testgeneratoren für frei programmierbare ternäre Ausgangssignale mit Symbolraten von 100 MBaud bis 20 GBaud. Die Generatoren erzeugen RZ-Ausgangssignale (Return-to-Zero) mit separat einstellbarer Amplitude der positiven und negativen Pulse.

Typ Kanäle Symbolrate Symbole Festwortlänge Datenausgang (RZ, /RZ) Bedienung Datenblatt
min max Amplitude Offset Konnektor
BPG 12G-TER 1 0,1 GBaud 6 GBaud 3 128 MBit
=64M Symbole		 0,5Vpp...1,0Vpp einstellbar 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon
BPG 30G-TER 1 0,5 GBaud 15 GBaud 3 512 MBit
=256M Symbole		 0,2Vpp...0,5Vpp einstellbar 50 Ω 2,92mm Frontplatte
PC (via USB)		 PDF Icon
BPG 40G-TER 1 0,5 GBaud 20 GBaud 3 512 MBit
=256M Symbole		 0,15Vpp...0,3Vpp einstellbar 50 Ω 2,92mm PC (via USB) PDF Icon
BPG 2x40G-TER 2 0,5 GBaud 20 GBaud 3 2x512 MBit
=256M Symbole		 0,15Vpp...0,3Vpp einstellbar 50 Ω 2,92mm PC (via USB) PDF Icon
BPG 30G-TERx8 1 0,5 GBaud 15 GBaud 3 512 MBit
=256M Symbole		 0,2Vpp...0,5Vpp einstellbar 50 Ω 2,92mm Frontplatte
PC (via USB)		 PDF Icon

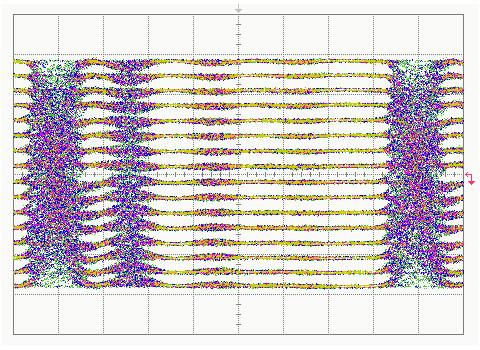

Multi-level Pattern 16-PAM Multi-Level Patterngeneratoren (16-PAM)
Spezieller Testgenerator zum Test digitaler Schaltungen, z. B. zur Ansteuerung von Laserdioden. Die Ausgangssignale haben einen Mehrstufencode und können 16 verschiedene Spannungswerten annehmen. Die Stufen zwischen den einzelnen Spannungswerten sind gleich groß.
Typ Symbolrate Anzahl Symbole Festwortlänge Datenausgang (NRZ, /NRZ) Bedienung Datenblatt
min max Amplitude Offset Konnektor
PAT 1250-16 10 MBaud 1.25 GBaud 16 32 MBit
=8388608 Symbole		 1,2Vpp - 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon

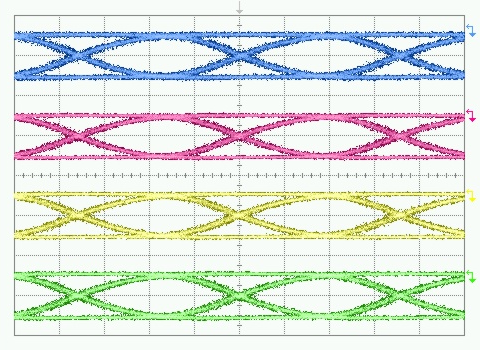

Multi-channel Augendiagramm Mehrkanalige Patterngeneratoren
Universelle Testgeneratoren mit 2 bis 8 synchronen Ausgangskanälen für Komponenten der digitalen Nachrichtentechnik und Subnanosekunden-Impulstechnik. Bitfolge, Ausgangsamplitude, Fehlereinblendung und zahlreiche weitere Geräteparameter lassen sich separat für jeden Ausgangskanal einstellen. Das unabhängig einstellbare Delay ermöglicht den zeitlichen Abgleich mehrerer Ausgangskanäle am Testobjekt. Die Geräte sind absolut breitbandig und folgen auch sprunghaften Änderungen der Taktfrequenz.
Typ Anzahl Kanäle Datenrate Pattern Datenausgang (NRZ, /NRZ) Bedienung Datenblatt
min max Festwortlänge Rauschfolge 2n-1 Amplitude Offset Konnektor
BPG 8x32G 8 0,5 GBit/s 32 GBit/s 8x512 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp - 50 Ω 2,92mm Frontplatte,
PC (via USB)		 PDF Icon
BPG 4x32G 4 0,5 GBit/s 32 GBit/s 4x512 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp - 50 Ω 2,92mm Frontplatte,
PC (via USB)		 PDF Icon
BPG 2x32G 2 0,5 GBit/s 32 GBit/s 2x512 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp - 50 Ω 2,92mm Frontplatte
PC (via USB)		 PDF Icon
BPG 4x12G 4 5 MBit/s 12 GBit/s 4x128 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp Optional 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon
BPG 2x12G 2 5 MBit/s 12 GBit/s 2x128 MBit n= 7, 9, 11, 15, 23, 31 0,4...0,6Vpp Optional 50 Ω SMA Frontplatte
PC (via USB)		 PDF Icon

Weitere Konfigurationen erhältlich. Bitte sprechen Sie uns an!
