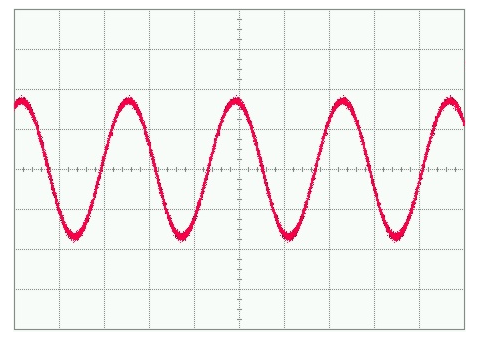

Clocksignal Taktgeneratoren
Taktgeneratoren mit schnellen Anstiegszeiten und geringem Jitter für Taktraten von 1 Hz bis 20 GHz. Bestens geeignet als Taktquelle für alle Sympuls Patterngeneratoren.
Typ Frequenz Auflösung Anstiegszeit Taktausgang Bedienung Stromversorgung
min max Amplitude Offset Konnektor
CG 3000 1 Hz 3 GHz 1 mHz < 100 ps 1Vpp -1 V ... +1 V 50 Ω SMA USB USB
CG 12G 100 MHz 12 GHz 1 Hz < 25 ps 0,4 Vpp - 50 Ω SMA USB 230 V / 50 Hz
CG 20G 250 MHz 20 GHz 1 mHz < 20 ps 0,4 Vpp - 50 Ω 2,92mm USB 230 V / 50 Hz
CG 26G 250 MHz 26 GHz 1 mHz < 20 ps 0,4 Vpp - 50 Ω 2,92mm USB 230 V / 50 Hz
Multiplexer Multiplexer
Breitbandige Multiplexer für serielle Datenraten von bis zu 100 GBit/s. Die DC-gekoppelten Dateneingänge ermöglichen die Erzeugung beliebiger Bitfolgen auch mit langen Folgen aufeinanderfolgender Nullen oder Einsen.
Typ Datenrate Dateneingang Takteingang Datenausgang (NRZ, /NRZ) Taktausgang Bedienung
min max Amplitude Konnektor

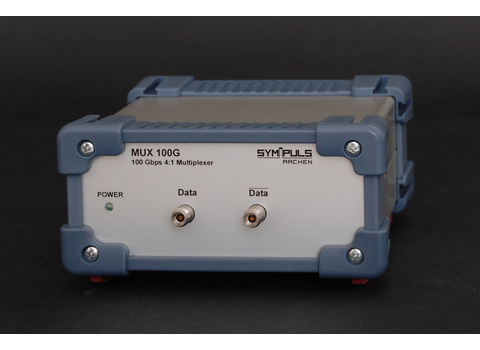

MUX 100G 4 GBit/s 100 GBit/s 4x25 GBit/s,
single-ended,
DC-gekoppelt		 50 GHz,
single-ended,
AC-gekoppelt		 0,4 Vpp,
DC-gekoppelt,
 50 Ω 1,85mm Datenrate/4,
0,5 Vpp
50 Ω 2,92mm		 USB
MUX 56G 1 GBit/s 56 GBit/s 2x28 GBit/s,
single-ended,
DC-gekoppelt		 28 GHz,
single-ended,
AC-gekoppelt		 0,4 Vpp...0,6 Vpp,
DC-gekoppelt		 50 Ω 1,85mm - -
