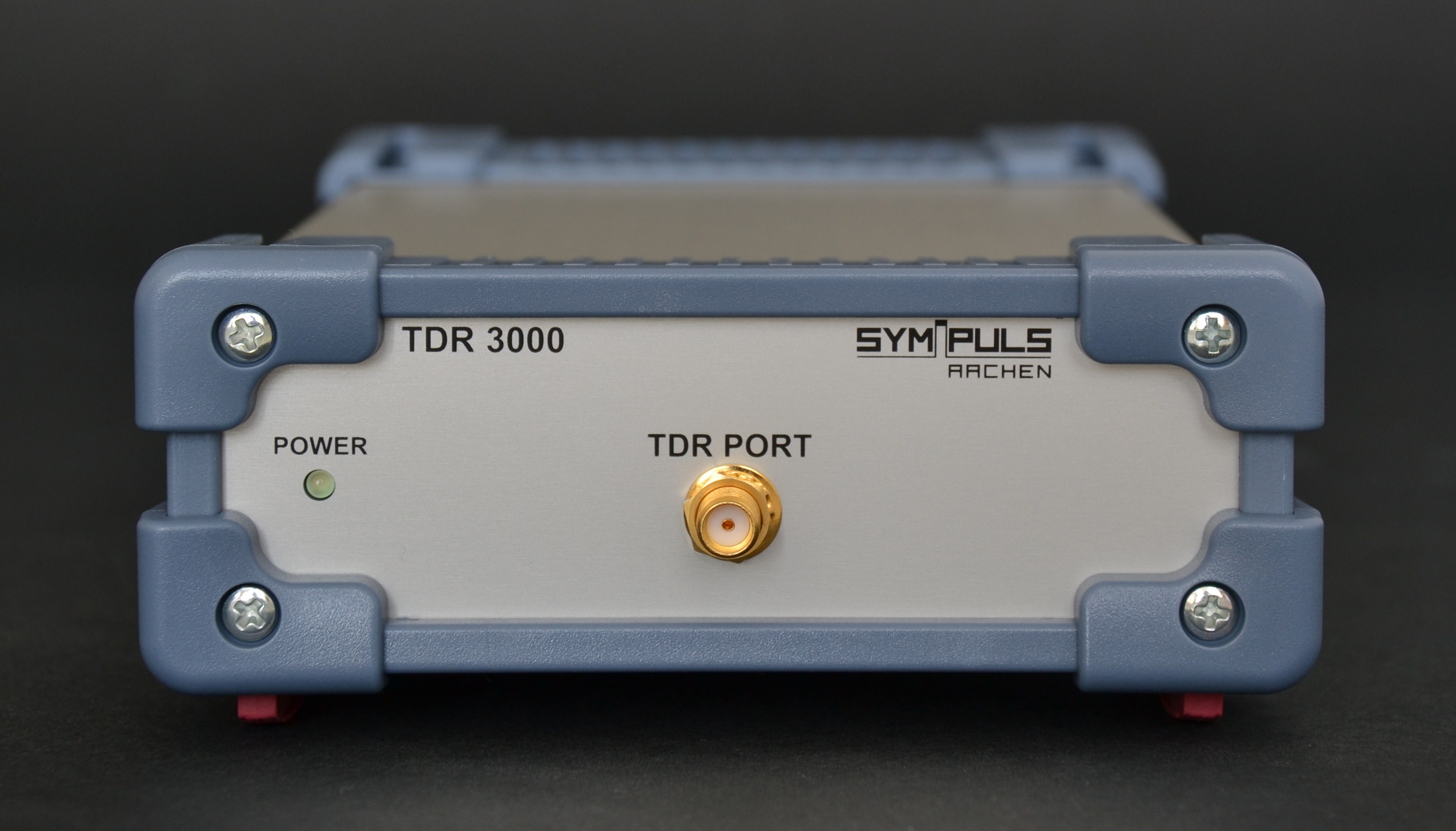

Wellenwiderstands- und Reflexionsmessgerät TDR 3000
Wellenwiderstands-Messgerät nach dem Verfahren
der Time Domain Reflektometrie (TDR)
Wellenwiderstandsmessung und millimetergenaue Lokalisierung
von Fehlanpassungen, Unterbrechungen oder Kurzschlüssen
Einfache Messungen von Leitungsimpedanzen auf Leiterplatten
3 GHz System-Bandbreite
Temperaturstabile Zeitbasis mit einer Auflösung von 1 ps
Steuerung und Stromversorgung über USB
Das handliche Wellenwiderstands-Messgerät TDR 3000 ermöglicht die präzise Analyse von Leitungen aller Art und die millimetergenaue Lokalisierung von Fehlanpassungen, Unterbrechungen oder Kurzschlüssen.
Das TDR-Messverfahren (Time Domain Refl ektometrie) führt direkt zur Anzeige des Wellenwiderstandes als Funktion der Laufzeit bzw. des Ortes.
Die Kombination eines schnellen Gegentakt-Testpulsgenerators mit einer Anstiegszeit < 100ps und eines Sampling-Oszillographen mit 5 GHz Bandbreite führt zu einer
Systembandbreite von über 3 GHz und ermöglicht Messungen an Leitungen mit Auflösungen im Pikosekundenbereich.
Wellenwiderstands-Messgerät nach dem Verfahren
der Time Domain Reflektometrie (TDR)
Differentielle Wellenwiderstandsmessung und millimetergenaue Lokalisierung
von Fehlanpassungen, Unterbrechungen oder Kurzschlüssen
3 GHz System-Bandbreite
Temperaturstabile Zeitbasis mit einer Auflösung von 1 ps
Steuerung und Stromversorgung über USB

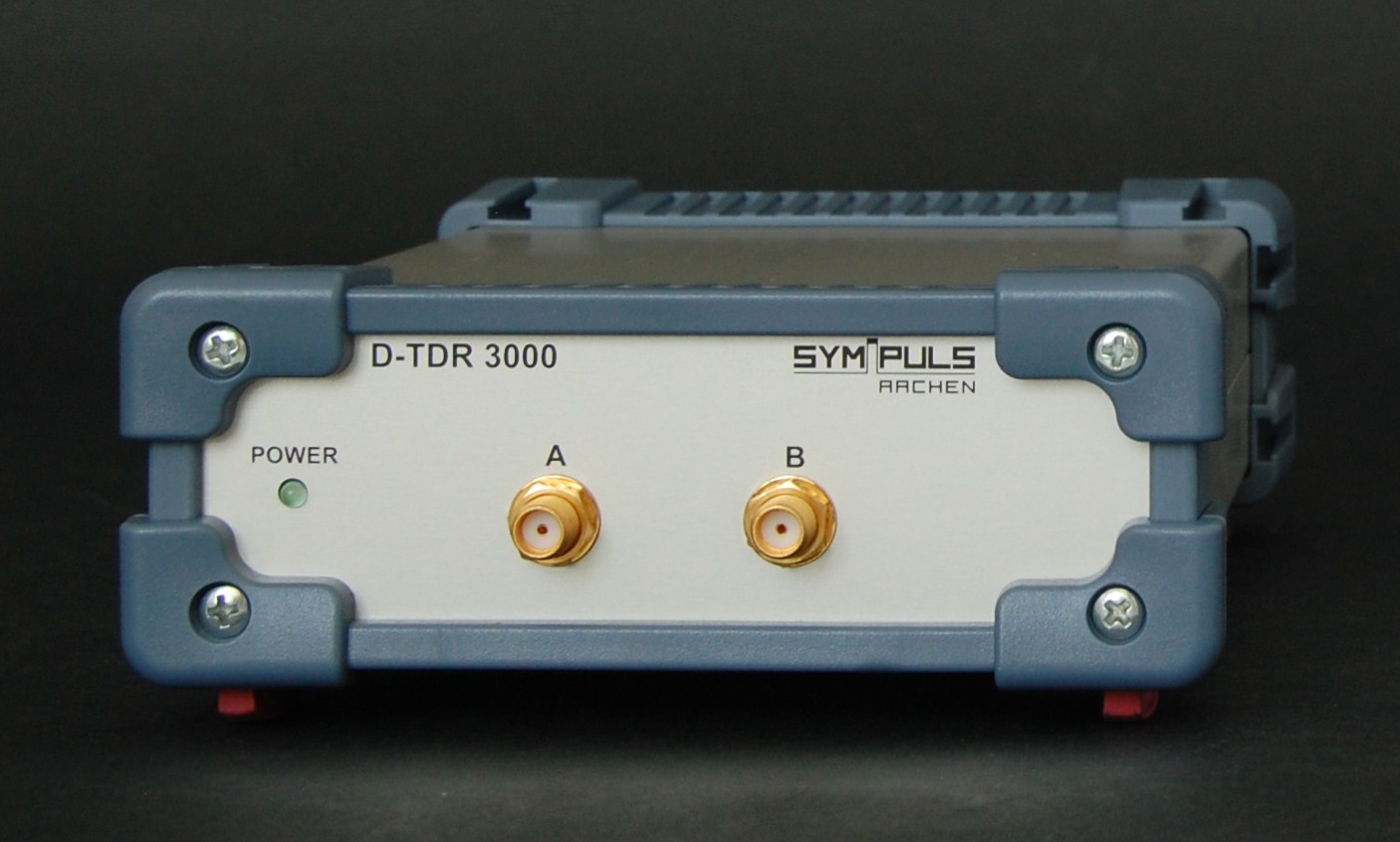

Das handliche Wellenwiderstands-Messgerät D-TDR 3000 ermöglicht die präzise Analyse von differentiellen Leitungen aller Art und die millimetergenaue Lokalisierung von Fehlanpassungen, Unterbrechungen oder Kurzschlüssen.
Das TDR-Messverfahren (Time Domain Refl ektometrie) führt direkt zur Anzeige des Wellenwiderstandes als Funktion der Laufzeit bzw. des Ortes.
Die Kombination eines schnellen Gegentakt-Testpulsgenerators mit einer Anstiegszeit < 100ps und eines Sampling-Oszillographen mit 5 GHz Bandbreite führt zu einer
Systembandbreite von über 3 GHz und ermöglicht Messungen an Leitungen mit Auflösungen im Pikosekundenbereich.
Kompaktes Messgerät nach dem Verfahren
der Time Domain Reflektometrie (TDR)
Integrierter 8:1 Multiplexer
1,5 GHz System-Bandbreite
Wellenwiderstandsmessung und präzise Lokalisierung
von Fehlanpassungen, Unterbrechungen oder Kurzschlüssen
Temperaturstabile Zeitbasis mit einer Auflösung von 10 ps
Steuerung und Stromversorgung über USB

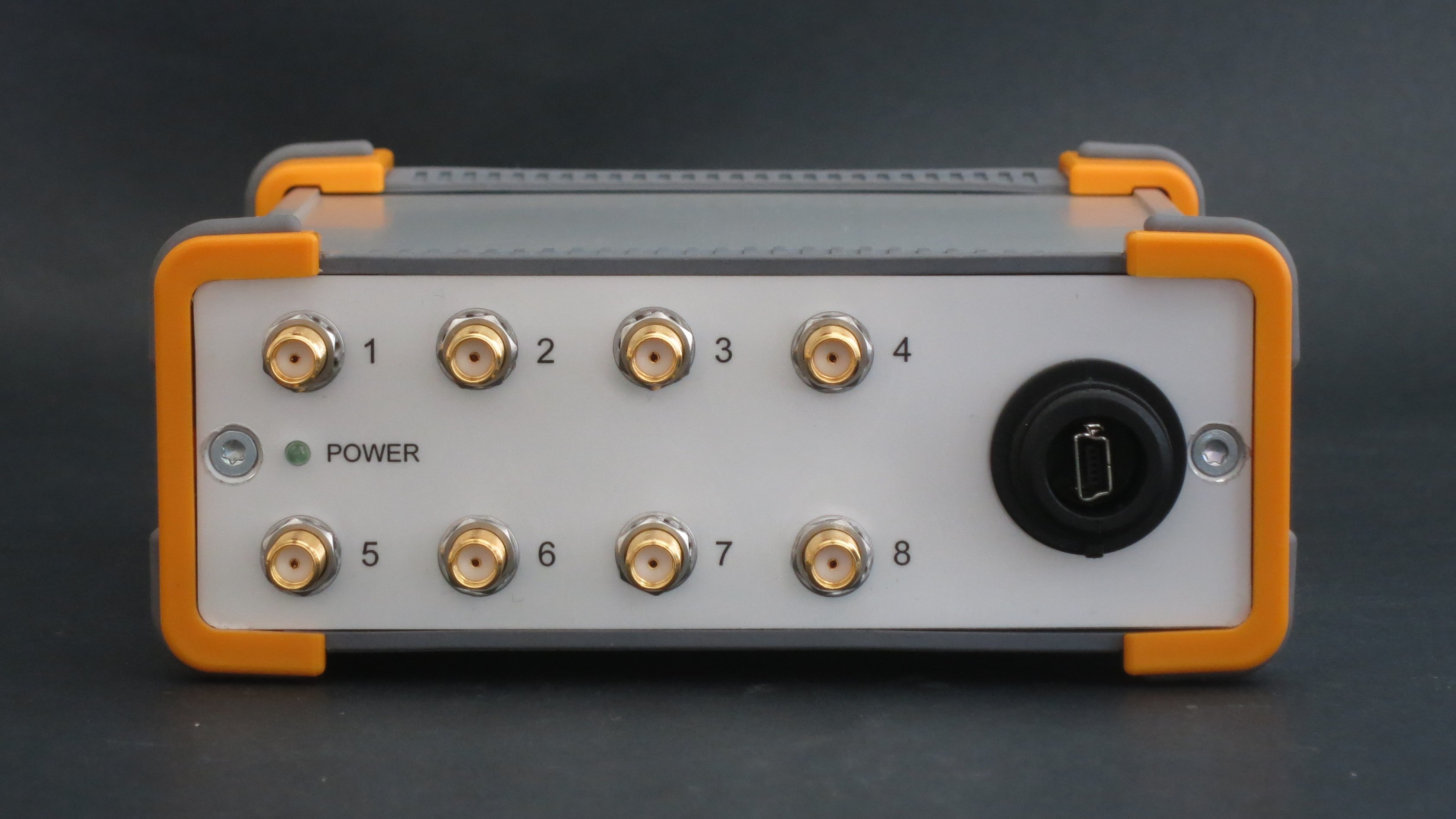

Das Wellenwiderstands-Messgerät TDR 1500x8 kombiniert ein TDR Messgerät mit einem 8:1 Multiplexer und ermöglicht die gleichzeitige Analyse von bis zu acht Prüfobjekten. Leitungen aller Art und die millimetergenaue Lokalisierung von Fehlanpassungen, Unterbrechungen oder Kurzschlüssen.
Das TDR-Messverfahren (Time Domain Refl ektometrie) führt direkt zur Anzeige des Wellenwiderstandes als Funktion der Laufzeit bzw. des Ortes.
Die Kombination eines schnellen Gegentakt-Testpulsgenerators und eines schnellen Sampling-Oszillographen ergibt eine System-Bandbreite von über 1,5 GHz und ermöglicht Messungen an Leitungen mit Auflösungen im Pikosekundenbereich.
Wellenwiderstandsmessgerät TDR3000
