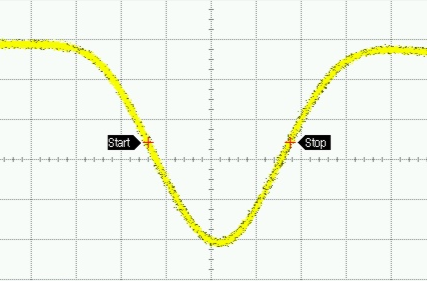

Pulsgeneratoren zur Erzeugung positiver oder negativer Impulse mit Amplituden von bis zu 5V. Die Pulsbreiten (FWHM) einstellbar im Bereich von 50 ps bis 100 ns. Die Pulse werden nach einem Triggerereignis erzeugt. Folgende Triggerquellen stehen zur Auswahl:

• Manuell über die graphische Benutzeroberfläche oder per SCPI-Befehl zur Erzeugung einzelner Impulse.
• Externer Triggereingang mit einstellbarer Schwelle und Auswahl der aktiven Flanke.
• Interner Trigger mit einstellbarer Wiederholrate zwischen 1 μs und 1 s zur Erzeugung kontinuierlicher Pulsfolgen.

Typ	Pulse Width		Pulse Trigger Repetition Rate		Pulsausgang		Trigger Output	Datenblatt
	min	max	internal	external	Amplitude	Konnektor
PG 40p-100n	40 ps	100 ns	1 MHz ... 1 Hz, single	≤ 1 MHz	-5V und/oder +5V	50 Ω 2,92mm	CML

Die Kammgeneratoren erzeugen Pulsfolgen mit einer maximalen Wiederholrate von 2,56 GHz. Zum Betrieb wird ein Eingangstaktsignal mit Frequenzen im Bereich von 100 MHz bis 2,56 GHz benötigt. Die Generatoren arbeiteten in zwei Betriebsmodi, die über die USB-Schnittstelle eingestellt werden.

Im Frequenzteiler-Modus wird die Eingangsfrequenz durch einen der Teiler /1, /2, /4, /8, /16, /32, /64 , /128, /256 oder /512 geteilt.

Im PRBS-Modus wird eine Pseudorauschfolge der Länge 2ⁿ-1 mit n= 4, 5, 6, 7, 8, 9, 10 oder 11 erzeugt.

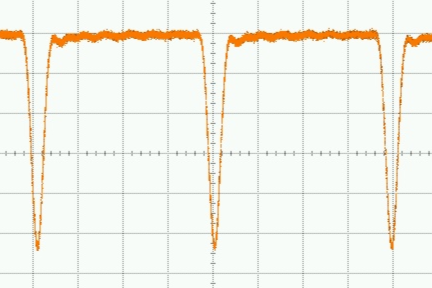

Die Geräte liefern kurze, negative Ausgangsimpulse mit Pulsbreiten ≤ 20 ps und minimalem Phasenrauschen

Typ	Eingangsfrequenz		Modus		Pulsausgang			Datenblatt
	min	max	Divider /n	PRBS 2n-1	Amplitude	Pulsbreite	Konnektor
PG 6	1 GHz	2 GHz	n= 1, 2, 4, 8, 16, 32, 64, 128, 256, 512	n= 4, 5, 6, 7, 8, 9, 10, 11	-0,4V	≤ 100 ps	50 Ω SMA
PG 10	480 MHz	2,56 GHz	n= 1, 2, 4, 8, 16, 32, 64, 128, 256, 512	n= 4, 5, 6, 7, 8, 9, 10, 11	-0,3V...-0,5V	≤ 35 ps	50 Ω 2,92mm
PG 40	480 MHz	2,56 GHz	n= 1, 2, 4, 8, 16, 32, 64, 128, 256, 512	n= 4, 5, 6, 7, 8, 9, 10, 11	-0,3V...-0,5V	≤ 20 ps	50 Ω 1,85mm

Weitere Konfigurationen erhältlich. Bitte sprechen Sie uns an!
