Bitmusterempfänger SBF 40G

Download
(476kB)

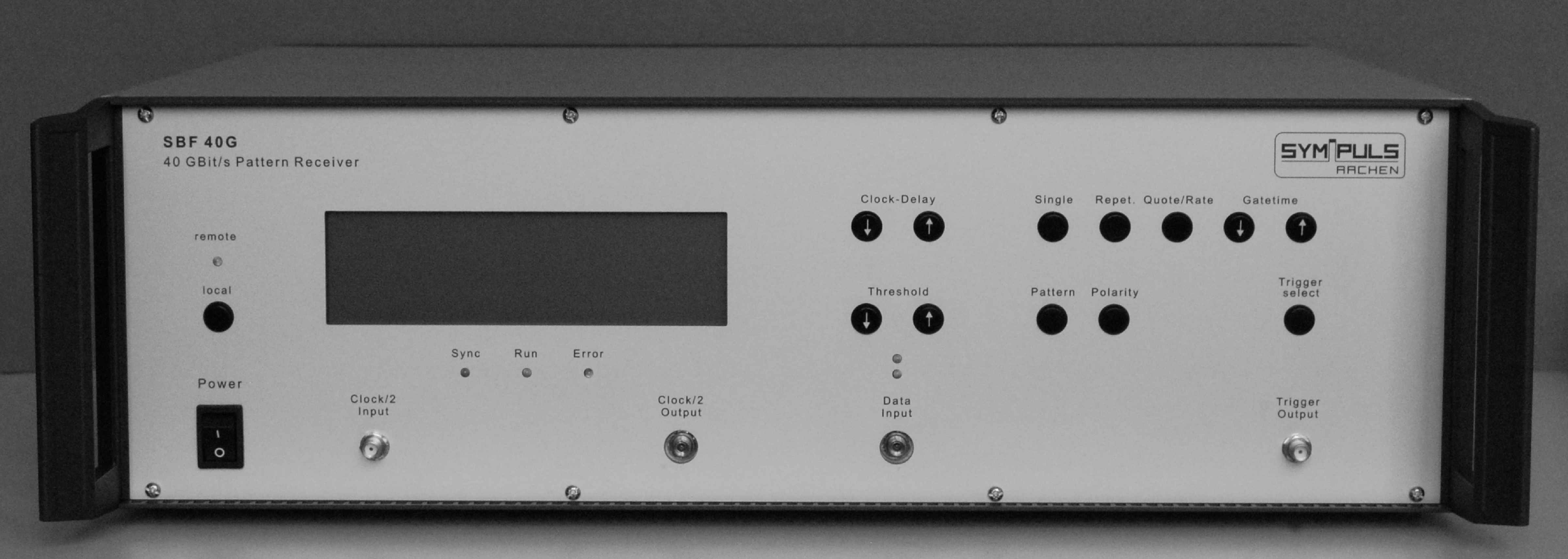

Frontansicht Bitmusterempfänger / Bit Error Rate Tester SBF 40G

Selbstsynchronisierender, breitbandiger Bitmusterempfänger mit Fehlerzähler

Maximale Bitrate 40 GBit/s

Neueste Technologie mit integrierten Schaltungen in SiGe und InPh

Bedienung über Frontplatte oder USB-Schnittstelle

Kurzbeschreibung

Der Bitmusterempfänger (Bit Error Rate Tester) SBF 40G ist das Empfangsteil des SYMPULS Bitfehlermessplatzes, bestehend aus den beiden Geräten Bitmustergenerator BPG 40G und Bitmusterempfänger SBF 40G.

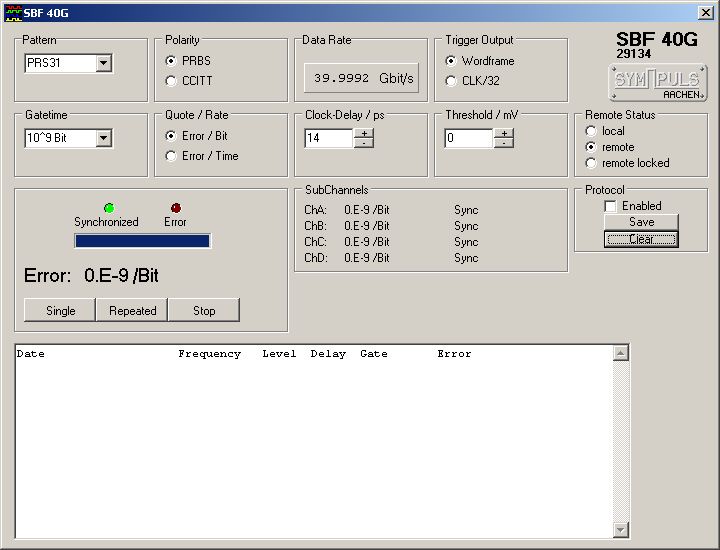

Benutzeroberfläche der Steuerungssoftware

Der Bitmusterempfänger SBF 40G dient zur Erkennung von Fehlern, die in einem empfangenen Datenstrom enthalten sind.

Für die Messung müssen ein Takt- und ein dazu synchrones Datensignal zur Verfügung stehen. Es können vier verschiedene PN-Folgen der Längen 2⁷-1, 2¹⁵-1, 2²³-1 und 2³¹-1 mit Struktur nach CCITT und Bitraten von 1 GBit/s bis 40 GBit/s analysiert werden.

Die Messzeiten zur Bestimmung der Fehlerquote (Fehler pro Bit) können zwischen 10⁵ und 10¹⁴ Bitperioden eingestellt werden, die Messzeiten zur Bestimmung der Fehlerrate (Fehler pro Zeit) zwischen 10^-5 und 10⁴ Sekunden.

Das Gerät kann über die Taster auf der Frontplatte bedient werden. Die Ergebnisse werden auf dem Frontplattendisplay ausgegeben. Darüber hinaus kann die Steuerung über einen PC via USB-Schnittstelle erfolgen. Dazu bietet die mitgelieferte Software eine Benutzeroberfläche oder ermöglicht die Steuerung mittels eigener Programme.

Technische Daten

SBF 40GIG
Synchronisation	1 GBit/s ... 40 GBit/s (mit externem Bittakt) Erlaubte Phasentoleranz zwischen zugeführtem Daten- und Taktsignal: +/- 20% einer Taktperiode. Phasenabgleich um +/- 15 ps durch manuell einstellbare Verzögerung im Datenweg. Automatische Rahmensynchronisation im gesamten Frequenzbereich. Synchronisationsanzeige mit LED.
Takteingang	Bittakt/2, 0,5 GHz ... 20 GHz, kapazitiv gekopperlt U_i = 0,3 .. 1,0 V_pp 50 Ω SMA, \|r\| < 0,2
Bitmuster	Rauschfolge 2³¹ - 1, Rauschfolge 2²³ - 1, Rauschfolge 2¹⁵ - 1, Rauschfolge 2⁷ - 1
Dateneingang	NRZ, Logik pos./neg. umschaltbar U_i = 0,3 ... 0,8 V_pp, 50 Ω K-Typ, \|r\| < 0,2 Manuell regelbare Entscheiderschwelle Datenwaage: LED-Anzeige der 1/0 Verteilung nach Entscheiderstufe
Taktausgang	Bittakt/2, 0,4 V_pp, 50 Ω K-Typ
Triggerausgänge	Takt mit 1/32 der Bittaktfrequenz Wortrahmentakt CML: 0 / -0,4 V 50 Ω SMA, \|r\| < 0,2
Fehlerzähler	Anzeige: 5 Mantissen, 1 Exponent Fehlerratenmessung (= Fehler/Zeit) Meßintervall: 10µs ... 10.000 s Fehlerrate: 10⁷ ... 10^-4 /s^-1 Fehlerquotenmessung (= Fehler/Bit) Meßintervall: 10⁵ ... 10¹⁴ Bittakte Fehlerquote: 10^-3 ... 10^-14 jeweils Einzelmessung oder repetierend. Fehleranzeige: LED
Sonstiges	Bedienung über Fontplatte oder PC via USB-Schnittstelle 19" Tischgehäuse Breite x Höhe x Tiefe = 470 x 150 x 370 mm 19" Tischgehäuse, Gewicht: ca. 9kg Netzversorgung: 115V/230V/50Hz/60Hz/80VA

Das Gerät wird von SYMPULS in Deutschland hergestellt.
Wir bieten einen zuverlässigen Service und eine Garantie von 24 Monaten.
