☆ Neue Produkte ☆

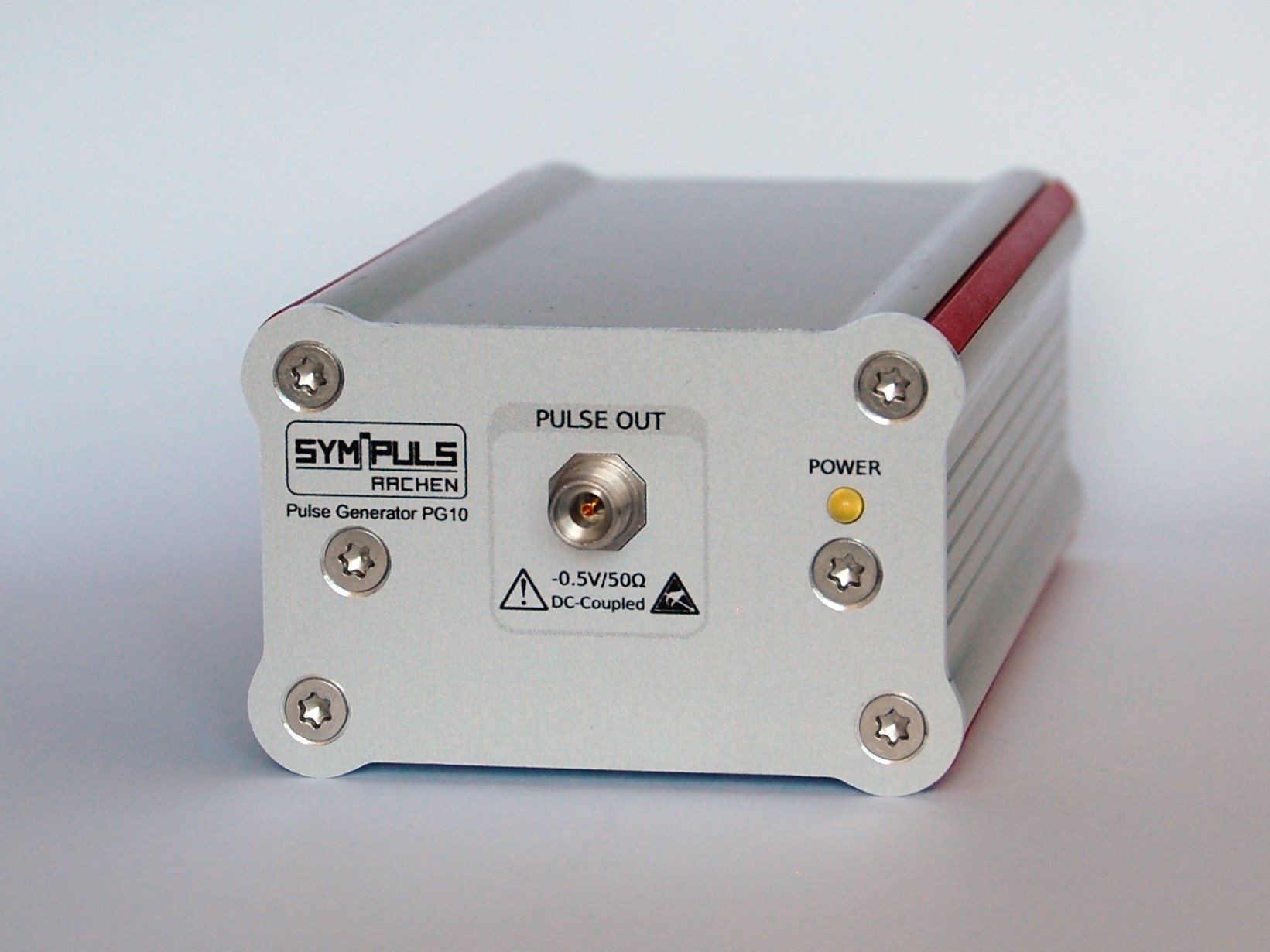

Kammgenerator (Comb Generator) PG10

Generierung kurzer negativer Impulse mit Pulsbreiten ≤30ps
Pulswiederholungsraten von unter 1MHz bis zu 2.56GHz
Pseudorauschfolgen der Länge 2ⁿ-1 mit n= 4, 5, 6, 7, 8, 9, 10 oder 11.
Minimales Phasenrauschen

Der Kammgenerator PG10 erzeugt Pulsfolgen mit einer maximalen Wiederholrate von 2,56 GHz. Zum Betrieb wird ein externes Taktsignal mit Frequenzen zwischen 100 MHz und 2,56 GHz benötigt. Der Pulsgenerator arbeitet in zwei Betriebsmodi, die über die USB-Schnittstelle eingestellt werden.

Im Frequenzteiler-Modus wird die Eingangsfrequenz durch einen der Teiler /1, /2, /4, /8, /16, /32, /64 , /128, /256 oder /512 geteilt.

Im PRBS-Modus wird eine Pseudorauschfolge der Länge 2ⁿ-1 mit n= 4, 5, 6, 7, 8, 9, 10 oder 11 erzeugt.

Das Geräte liefert kurze, negative Ausgangsimpulse mit fester Pulsbreite ≤ 30 ps und minimalem Phasenrauschen.

Kammgenerator PG10

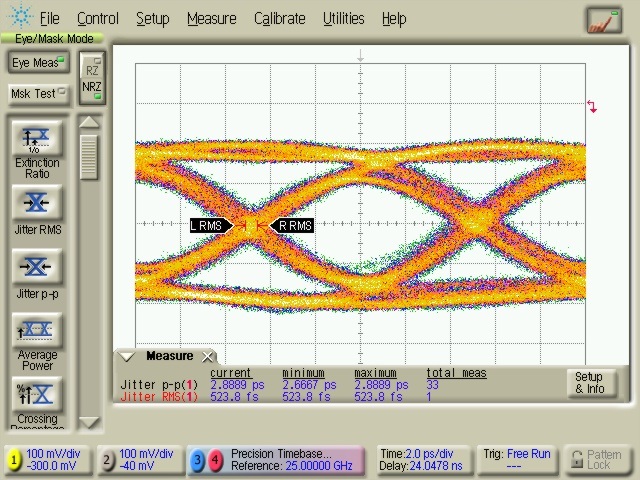

100 GBit/s 4:1 Multiplexer MUX 100G

Breitbandiger 4:1 Multiplexer für serielle Datenraten von 4 GBit/s bis 100 GBit/s
Single-ended Daten- und Takteingänge
Internes Delay zum zeitlichen Abgleich der Eingangssignale
400mV Ausgangsamplitude (single-ended)

Der Sympuls Multiplexer MUX 100G arbeitet breitbanding bei Datenraten zwischen 4 GBit/s und 100 GBit/s. Mit Hilfe eines Taktsignales der halben Ausgangsdatenrate multiplext der MUX 100G die vier parallel anliegenden Eingangsdatensignale zu einem seriellen Ausgangssignal mit Datenraten von bis zu 100 GBit/s. Alle Dateneingänge und Ausgänge sind DC-gekoppelt und ermöglichen die Erzeugung beliebiger Bitmuster. Das zugeführte Taktsignal wird intern geteilt und steht am Taktausgang als Triggersignal zur Verfügung. Wird das Ausgangstaktsignal zur Generierung der Eingangsdatensignale verwendet, kann über das einstellbare Delay die zeitliche Lage der Eingangsdaten kontrolliert werden.

4:1 Multiplexer MUX 100G
